    有源電力濾波器

    1、工作原理

    FED APF系列有源電力濾波器的工作原理是實時檢測負載電流,基于指定次諧波電流檢測算法將諧波電流逐次分離,按照設定的濾波百分比生成控制信號驅動IGBT輸出與負載諧波電流幅值相同相位相反的補償電流,達到諧波抵消的目的。


    2、性能特點

    ?  采用DSP+CPLD全數字控制核心、三電平拓撲技術、先進的諧波檢測算法和PWM控制策略實現諧波電流的精確補償。

    ?  采用模塊化設計,方便多模塊并聯,占地空間小、維護方便。

    ?  獨立風道和獨立板倉結構設計,保證設備的穩定運行。

    ?  濾除諧波次數范圍廣,可濾除2~50次諧波,并同時解決三相不平衡問題。

    ?  諧波濾除率高,在容量允許條件下,諧波電流濾除率可高達95%。

    ?  可設定100%限流輸出,保證設備長期穩定運行。

    3、主要應用場合

    石化行業,數據中心,醫院行業,藥品制造,鋼鐵行業,半導體制造業,輕工紡織業等等。

    4、型號說明與外觀


    06

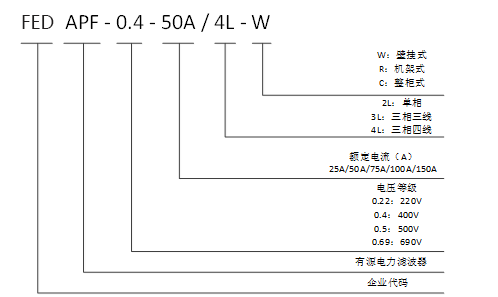

    型號說明

    有源電力濾波器



    5、技術參數



    220V系列

    380V系列

    500V系列

    690V系列

    海拔高度

    <2000m,2000米以上按照GB/T3859.2降額使用

    <2000m,2000米以上按照GB/T3859.2降額使用

    <2000m,2000米以上按照GB/T3859.2降額使用

    <2000m,2000米以上按照GB/T3859.2降額使用

    環境溫度

    -20~+50℃

    -20~+50℃

    -20~+50℃

    -20~+50℃

    相對濕度

    ≤90%,月最低溫度25℃表面無凝露

    ≤90%,月最低溫度25℃表面無凝露

    ≤90%,月最低溫度25℃表面無凝露

    ≤90%,月最低溫度25℃表面無凝露

    污穢等級

    Ⅲ級以下

    Ⅲ級以下

    Ⅲ級以下

    Ⅲ級以下

    工作電壓

    AC220V±20%

    AC380V±20%

    AC500V±20%

    AC690V±20%

    工作頻率

    50Hz±5%

    50Hz±5%

    50Hz±5%

    50Hz±5%

    補償電流

    25A

    25A、50A、75A、100A、150A

    100A

    100A

    電網結構

    L/N

    三相三線/三相四線

    三相三線/三相四線

    三相三線/三相四線

    并聯臺數

    不限

    不限

    不限

    不限

    整機效率

    >97%

    >97%

    >97%

    >97%

    開關頻率

    32kHz

    16kHz

    12.8kHz

    12.8kHz

    補償范圍

    2~50次,單次補償率可調

    2~50次,單次補償率可調

    2~25次,單次補償率可調

    2~25次,單次補償率可調

    功能選擇

    諧波

    諧波、諧波+不平衡

    諧波、諧波+不平衡

    諧波、諧波+不平衡

    諧波補償率

    >95%

    >92%

    >92%

    >92%

    中性線濾波能力



    中性線濾波能力為相濾波能力的3倍

    中性線濾波能力為相濾波能力的3倍

    中性線濾波能力為相濾波能力的3倍

    全響應時間

    <10ms

    <40ms

    <40ms

    <40ms

    噪音

    ≤60dB

    ≤60dB

    ≤65dB

    ≤65dB

    通訊方式

    2路RS485通信接口(支持GPRS/WIFI)

    2路RS485通信接口(支持 GPRS/WIFI)

    2路RS485通信接口(支持 GPRS/WIFI)

    2路RS485通信接口(支持 GPRS/WIFI)

    保護功能

    過載、軟/硬件過流、電網過欠壓、電源故障、過溫、頻率異常保護等

    過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

    過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

    過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

    安裝方式

    機架/壁掛

    機架/壁掛

    機架

    機架

    進線方式

    后進線(機架式)、上進線(壁掛式)

    后進線(機架式)、上進線(壁掛式)

    后進線

    后進線

    防護等級

    IP20

    IP20

    IP20

    IP20


    6、規格型號

    模塊型號

    常用型號

    額定電流(A)

    系統電壓(V)

    外形尺寸:寬*深*高(mm)

    冷卻方式

     FED APF-0.22-25A/2L-R

    25

    220

    220*330*160

    強制風冷

    FED APF-0.4-25A/4L-R

    25

    400

    460*490*89

    強制風冷

    FED APF-0.4-50A/4L-R

    50

    400

    460*490*89

    強制風冷

    FED APF-0.4-75A/4L-R

    75

    400

    500*510*190

    強制風冷

    FED APF-0.4-100A/4L-R

    100

    400

    500*550*240

    強制風冷

    FED APF-0.4-150A/4L-R

    150

    400

    500*550*240

    強制風冷

    FED APF-0.5-100A/4L-R

    100

    500

    495*675*275

    強制風冷

    FED APF-0.69-100A/4L-R

    100

    690

    495*675*275

    強制風冷



    整柜裝置型號

    常用型號

    額定電流(A)

    系統電壓(V)

    外形尺寸:寬*深*高(mm)

    冷卻方式

    FED APF-0.4-100A/4L-C

    100

    400

    1000*1000*2200

    強制風冷

    FED APF-0.4-150A/4L-C

    150

    400

    1000*1000*2200

    強制風冷

    FED APF-0.4-200A/4L-C

    200

    400

    1000*1000*2200

    強制風冷

    FED APF-0.4-250A/4L-C

    250

    400

    1000*1000*2200

    強制風冷

    FED APF-0.4-300A/4L-C

    300

    400

    1000*1000*2200

    強制風冷

    FED APF-0.4-400A/4L-C

    400

    400

    1000*1000*2200

    強制風冷

    FED APF-0.5-300A/4L-C

    300

    500

    1000*1000*2200

    強制風冷

    FED APF-0.69-300A/4L-C

    300

    690

    1000*1000*2200

    強制風冷
